红外线气体分析模块

型号 THA100M
仪器类型 在线式
是否可定制
品牌 泰和联创
010-62976901
立即询价
产品详情

技术参数


用于分析CO、CO2CH4SO2NO等气体浓度,可以增加一路氧气浓度测量。

测量组份名称

化学分子式

Min量程

Max量程

一氧化碳

CO

0~100×10-6

0~100%

二氧化碳

CO2

0~10×10-6

0~100%

甲烷

CH4

0~200×10-6

0~100%

二氧化硫

SO2

0~300mg/

0~100%

一氧化氮

NO

0~500mg/

0~50%

二氧化氮

NO2

0~100mg/


氧化亚氮

N2O

0~50×10-6

0~100%

六氟化硫

SF6

0~100×10-6


氨气

NH3

0~300×10-6

0-100%


  • 工作环境温度:   (5~45)℃

  • 稳定性:   ±2%FS/7d

  • 重复性:   1%

  • 线性偏差:   ±2%FS

  • 响应时间(T90):   ≤25s(红外)

  • 环境温度影响:   ±2%FS (5~45)℃

  • 干扰误差影响:   ±2%FS

  • 尺寸:310x184x115mm

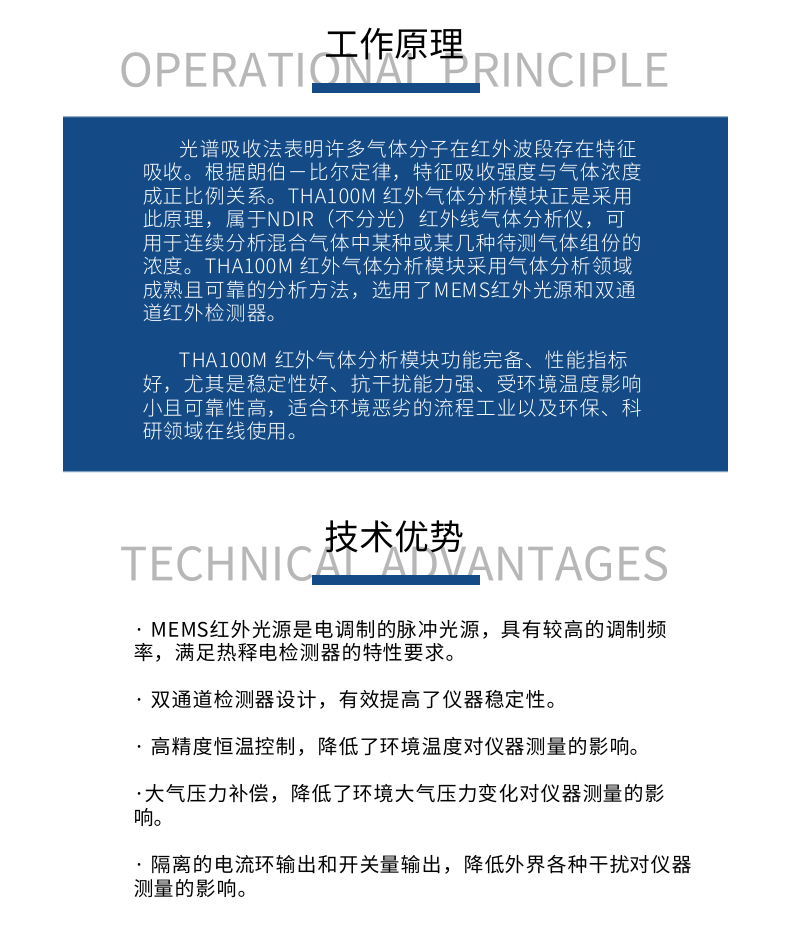

工作原理

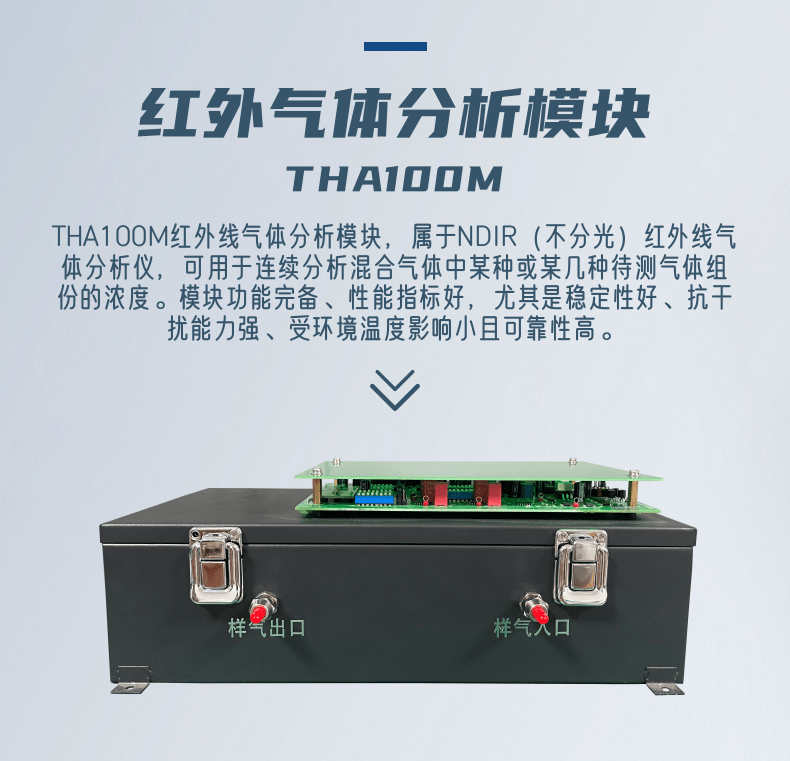

光谱吸收法表明许多气体分子在红外波段存在特征吸收。根据朗伯-比尔定律,特征吸收强度与气体浓度成正比例关系。THA100M红外线气体分析模块正是采用此原理,属于NDIR(不分光)红外线气体分析仪,可用于连续分析混合气体中某种或某几种待测气体组份的浓度。THA100M红外线气体分析模块采用了气体分析领域成熟且可靠的分析方法,选用了先进的MEMS红外光源和双通道红外检测器。

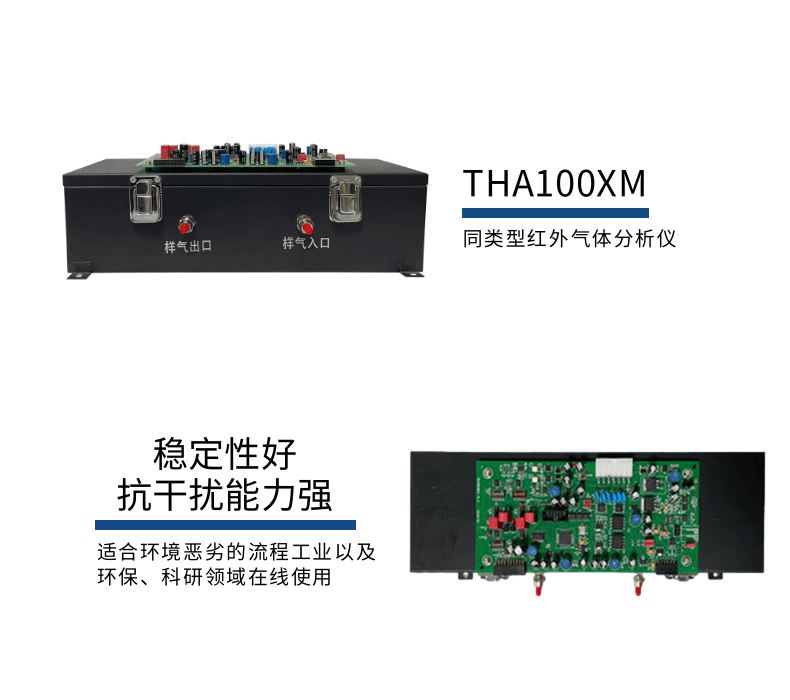

THA100M红外线气体分析模块功能完备、性能指标优越,尤其是稳定性好、抗干扰能力强、受环境温度影响小且可靠性高,适合环境恶劣的流程工业以及环保、科研领域在线使用。

技术优势

  • MEMS红外光源是电调制的脉冲光源,具有较高的调制频率,满足热释电检测器的特性要求。

  • 双通道检测器设计,有效提高了仪器稳定性。

  • 高精度恒温控制,降低了环境温度对仪器测量的影响。

  • 大气压力补偿,降低了环境大气压力变化对仪器测量的影响。

  • 隔离的电流环输出和开关量输出,消除外界各种干扰对仪器测量的影响。

典型工程应用领域

  • 化肥化工等工业流程气体分析

  • 水泥和冶金行业气体分析

  • 烟气成分分析(如CEMS)

  • 科学实验室气体分析

  • 空分系统过程分析
